Linja e integruar e vizatimit dhe rrotullimit për tel të sheshtë bakri preciz

Linja e integruar e vizatimit dhe rrotullimit të GRM për tela të sheshtë bakri precize është një zgjidhje e personalizuar e prodhimit të telit të sheshtë bakri që integron vizatimin e telit, rrotullimin me saktësi, matjen në internet dhe marrje automatike në një proces të vazhdueshëm. E projektuar për përçuesit e transformatorëve, prodhimin e përcjellësve CTC, tela drejtkëndëshe të emaluara dhe prodhimin e telit të sheshtë të motorëve EV, linja arrin shpejtësi deri në 400 m/min. Ky sistem i integruar përmirëson efikasitetin dhe redukton trajtimin e materialeve.

Dërgo kërkesë

Vlerësimi: 5.0

(Numri i vlerësimit: 1)

përshkrim i produktit

Linja e integruar e vizatimit dhe rrotullimit GRM kombinon vizatimin me tela, rrotullimin me saktësi, matjen në internet dhe ngritje automatike në një proces të vazhdueshëm prodhimi. Sistemi është projektuar për prodhimin e telit të sheshtë bakri me precizion të lartë të përdorur në aplikimet e telit magnetik, përçuesit të transformatorit, përcjellësit CTC dhe motorëve EV.

Precision copper flat wire produced on GRM integrated drawing and rolling line

Linja e prodhimit të integruar të telit të sheshtë GRM është projektuar për të vazhduarpërpunimi i telit të bakrit në përçues të sheshtë precizme tolerancë strikte dimensionale dhe cilësi të shkëlqyer të sipërfaqes.

Duke integruar proceset e tërheqjes dhe rrotullimit në një sistem prodhimi, linja përmirëson ndjeshëm efikasitetin e prodhimit duke reduktuar trajtimin manual dhe duke ruajtur qëndrueshmërinë e produktit gjatë cikleve të gjata të prodhimit.

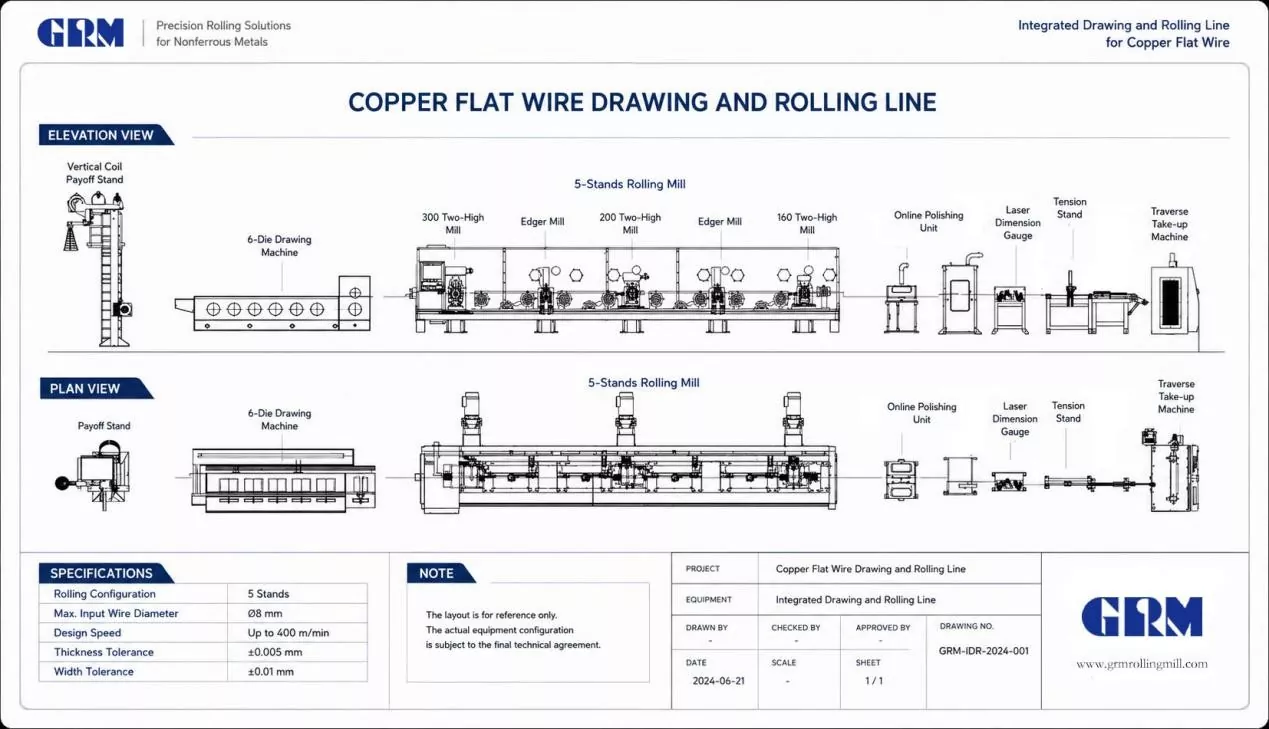

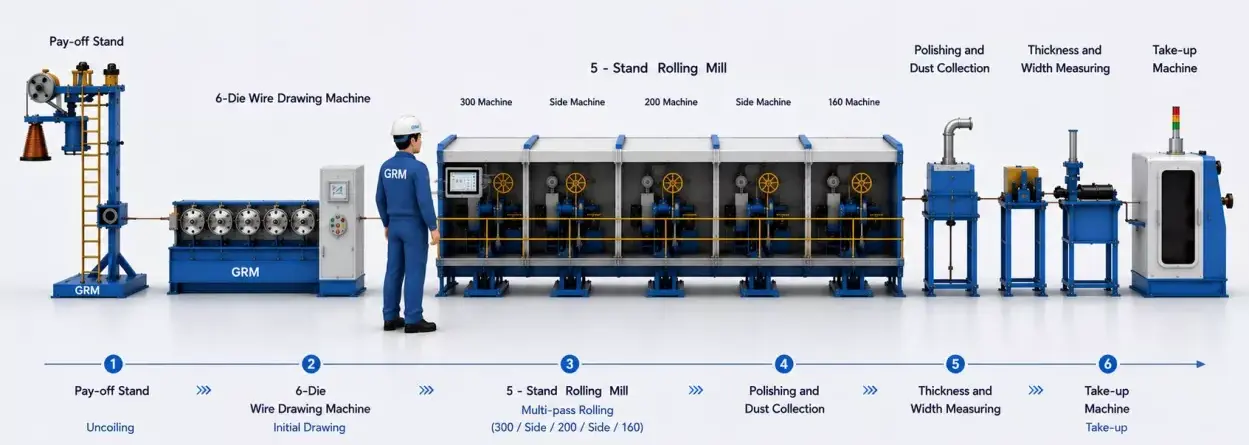

Integrated copper flat wire drawing and rolling line production process

Dizajn fleksibël dhe efikas

Qëndrimi i pagesës vertikale të spirales: 1 set

Makinë vizatimi DLF6D/500 Six dies: 1 set

Mulliri rrotullues me precizion me dy rrotulla: 3 komplete

Mulliri anësor i rrotullimit: 2 komplete

Pajisja e lustrimit dhe grumbullimit të pluhurit në internet: 1 set

Pajisja për matjen e trashësisë dhe gjerësisë në internet: 1 set

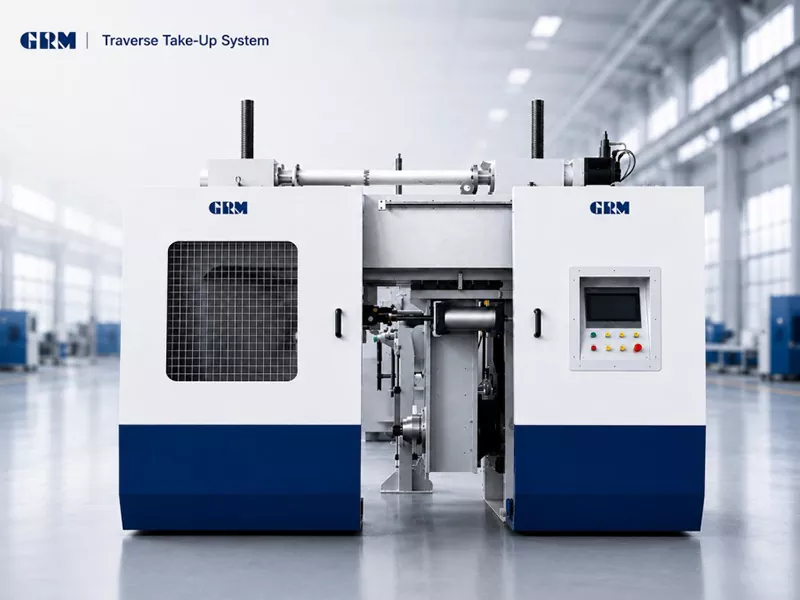

Makina e marrjes së tërthortë: 1 set

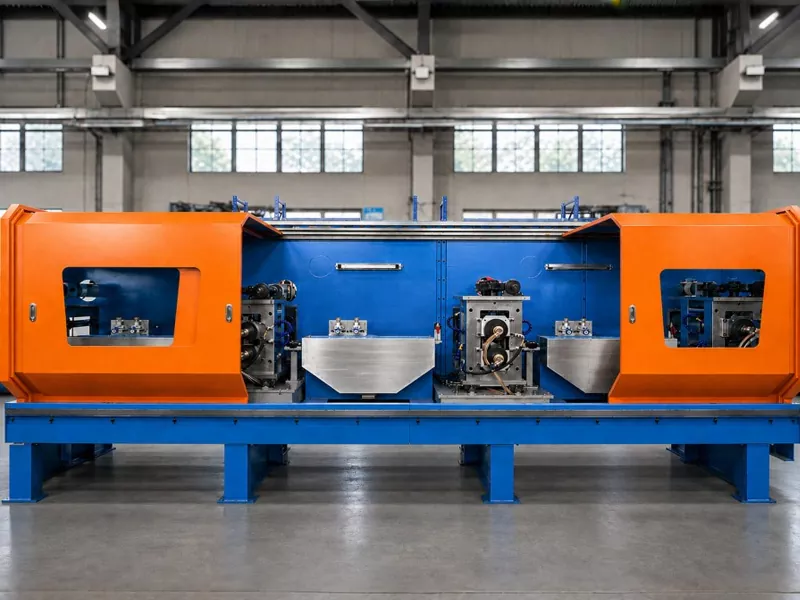

Two-roll precision rolling mill on copper flat wire production line

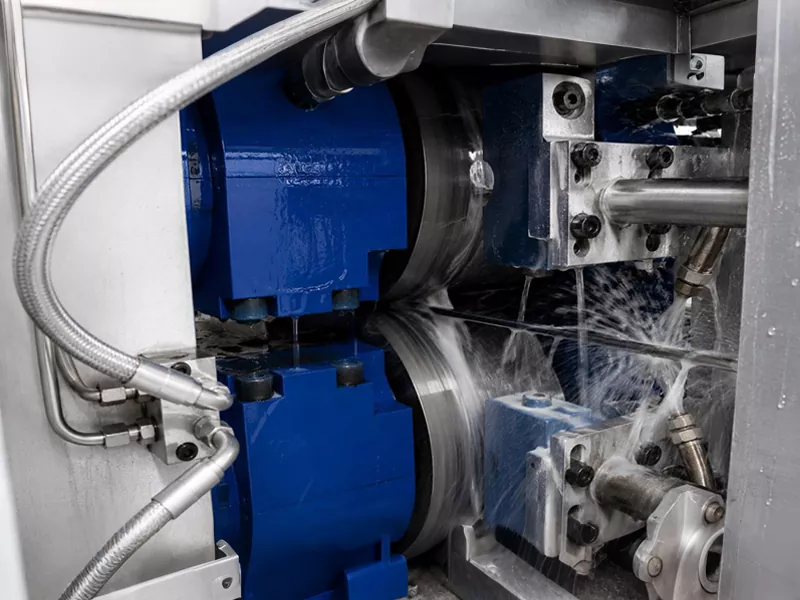

Side rolling mill for copper flat wire width control

Online thickness and width measuring device for copper flat wire

Linja e kompletuar për prodhimin e Telit të Bakrit

Linja e integruar e vizatimit dhe rrotullimit për tel të sheshtë bakri preciz është projektuar për të kërkuar saktësi të lartë dimensionale në prodhimin e përçuesve elektrikë. Me një shpejtësi maksimale prej 400 m/min, është i përshtatshëm për prodhimin e vazhdueshëm në shkallë të gjerë të telit të sheshtë bakri.

Krahasuar me proceset konvencionale të pavarura të rrotullimit, linja e integruar eliminon trajtimin e ndërmjetëm të materialit dhe siguron qëndrueshmëri superiore dimensionale gjatë gjithë periudhës së prodhimit.

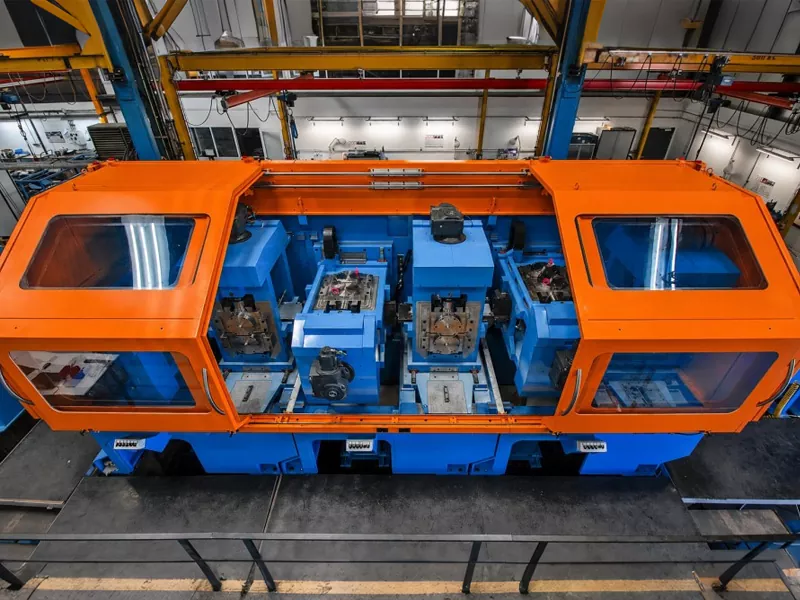

GRM integrated copper flat wire production line with 5-stand rolling mill

* Procesi i linjës së prodhimit mund të personalizohet sipas dimensioneve të produktit të klientit

SPECIFIKIMET TEKNIKE

Konfigurimi Mulliri rrotullues me 5 qendra		GRM
Mulliri i parë me dy lartësi	Ø mm	300
I parë Edger mil	Ø mm	155
Dytë mulli me dy të larta	Ø mm	200
Edger i dytë mil	Ø mm	155
Mulliri i tretë Dy-lartë	Ø mm	160
Shpejtësia e projektimit	m/min	400
Maksimumi i telit Intel	Ø mm	8
Tolerancat e përfunduara	mm	trashësia:±0.005 gjerësia:±0.01
Gama tipike e madhësisë së telit të sheshtë të përfunduar	mm	trashësia: 2.0-12 gjerësia: 0,5-4,0

Aplikacionet tipike

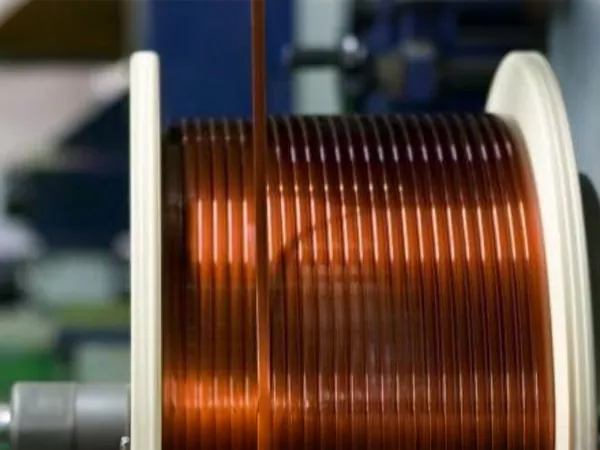

Tel magnetik drejtkëndor i emaluar

CTC përçues i transpozuar vazhdimisht

Dirigjent me kapëse flokësh EV Motor

Prodhimi me tela të sheshtë EV Motor

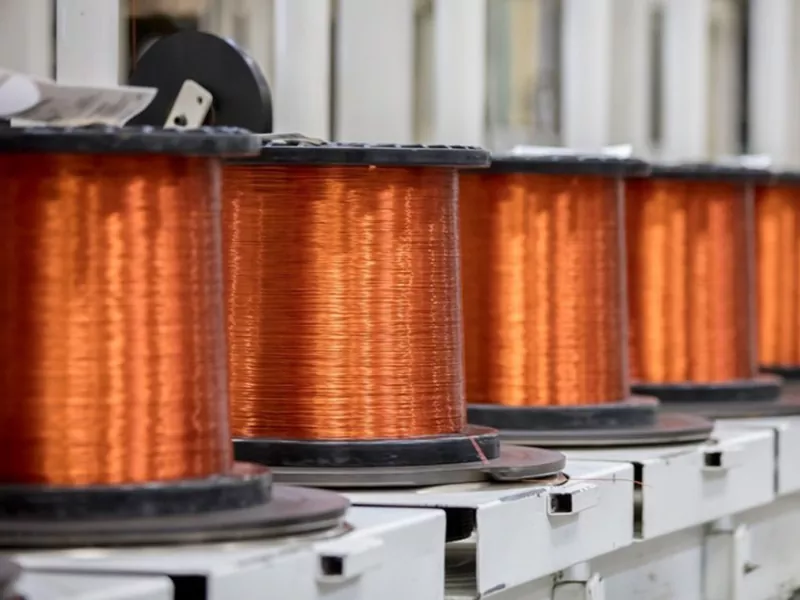

Enameled rectangular magnet wire produced on GRM line

CTC continuously transposed conductor production

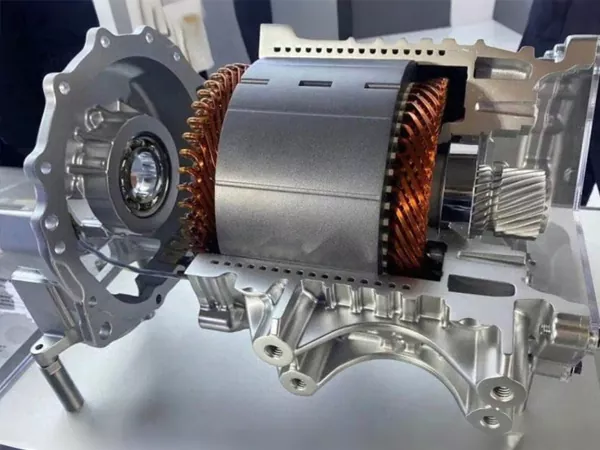

EV motor hairpin conductor flat wire production

FAQ

1. A mundet kjo linjë prodhimi të prodhojë tela të sheshtë bakri për aplikime transformatorësh?

Po, linja është projektuar për prodhimin e telit të sheshtë bakri me precizion të lartë për përçuesit e transformatorëve, tela magnetike dhe aplikacione të tjera elektrike.

2. A mund të personalizohet linja e integruar e vizatimit dhe rrotullimit për tel të sheshtë bakri preciz?

Po, GRM ofron zgjidhje të personalizuara të linjës së prodhimit bazuar në materialin tuaj hyrës, dimensionet e telit të përfunduar dhe kërkesat e prodhimit.

3. Çfarë saktësie mund të arrijë procesi i rrotullimit me saktësi?

Sistemi mund të arrijë tolerancën e trashësisë deri në ± 0,005 mm dhe tolerancën e gjerësisë deri në ± 0,01 mm për prodhimin preciz të telit të sheshtë bakri.

4. Pse të zgjidhni një linjë të integruar vizatimi dhe rrotullimi në vend të makinerive të veçanta?

Linja e integruar e prodhimit të telit të sheshtë bakri përmirëson efikasitetin, zvogëlon trajtimin e materialit dhe siguron qëndrueshmëri më të qëndrueshme të produktit.

Po kërkoni një zgjidhje të personalizuar për prodhimin e telit të sheshtë bakri?

GRM ofron zgjidhje të plota inxhinierike bazuar në specifikimet tuaja të materialit, dimensionet e telit të përfunduar dhe kërkesat e aplikimit në rrjedhën e poshtme.

Kontaktoni ekipin tonë inxhinierik për konsultim teknik dhe dizajn të personalizuar të linjës së prodhimit.
