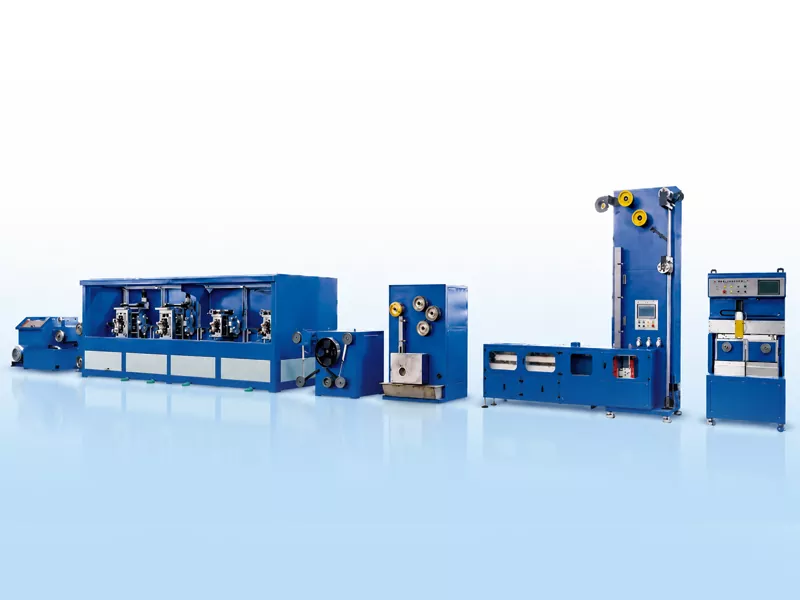

Linja e prodhimit të shiritit të zbarrës PV

Linja e prodhimit të shiritit të zbarrës GRM PV është projektuar për të përpunuar vazhdimisht tela të rrumbullakët bakri pa oksigjen TU1 në shirit të sheshtë përçues të veshur me kallaj me precizion të lartë. Linja është e përshtatshme për prodhimin e shiritit të ndërlidhjes PV, shiritit të zbarrës dhe shiritit reflektues të zbarrës.
Linja e plotë integron vizatimin e telit, rrotullimin me saktësi, pjekjen e vazhdueshme, trajtimin e fluksit, veshjen e kallajit me zhytje të nxehtë dhe marrje automatike. Ndihmon prodhuesit e shiritave PV të kontrollojnë saktësinë e gjerësisë dhe trashësisë, cilësinë e veshjes së kallajit, drejtësinë e shiritit dhe qëndrueshmërinë e mbështjelljes.
Linja e prodhimit të shiritit të zbarrës GRM është afërsisht 26 m e gjatë dhe 3 m e gjerë, me një peshë totale të linjës rreth 14 tonë. Shpejtësia e projektimit mund të arrijë deri në 150 m/min, në varësi të madhësisë së telit të bakrit, dimensioneve të shiritit të përfunduar, shpejtësisë së kallajimit dhe metodës së marrjes. Në kushte tipike prodhimi, prodhimi mujor mund të arrijë afërsisht 60-80 tonë.

Dërgo kërkesë

përshkrim i produktit

Nga tela bakri në shiritin e përfunduar të zbarrës

Linja e prodhimit të shiritit të zbarrave PV përdor kryesisht tela bakri si lëndë të parë. Teli fillimisht tërhiqet në diametrin e kërkuar për rrotullim, dhe më pas formohet në shirit të sheshtë përmes rrotullimit me precizion me shumë qëndrime. Pas rrotullimit, shiriti i bakrit kalon përmes pjekjes së vazhdueshme për të rregulluar vetitë e tij mekanike, e ndjekur nga trajtimi me fluks dhe veshja e kallajit me zhytje të nxehtë. Së fundi, shiriti i përfunduar mbështillet nga sistemi automatik i marrjes në bobina ose mbështjellje petullash.

Makinë vizatimi

Teli i bakrit tërhiqet përmes shufrave në një diametër prej 2.6-3.0 mm, gati për rrotullim.

4 Stand rrotull

Teli i rrumbullakët i bakrit mbështillet në shirit të sheshtë, me gjerësi dhe trashësi të kontrolluar saktësi.

Pjekja

Pjekja me qark të shkurtër përdoret me mbrojtjen e gazit inert dhe ftohjen e ujit qarkullues për të përmirësuar vetitë mekanike të shiritit të bakrit.

Veshje prej kallaji

Përdoret një shtresë kallaji me zhytje të nxehtë. Thikat e ajrit kontrollojnë trashësinë e shtresës së kallajit dhe tifozët ftohës ndihmojnë në stabilizimin e cilësisë së sipërfaqes. Trashësia e veshjes së kallajit me një anë: 0,01-0,025 mm.

Ndryshim automatik i spirales

Funksionet opsionale përfshijnë kalimin në servo, ndryshimin automatik të bobinës, prerjen automatike dhe ngjitjen automatike.

Marrja me saktësi

Mbështjellja e bobinës: deri në 30 kg.

Mbështjellja e mbështjelljes së petullës: opsionale 1-2 kg.

R&D dhe Patentat

Që nga viti 2015, GRM ka vazhduar të zhvillojë pajisje prodhuese për shiritin e ndërlidhjes PV dhe shiritin e zbarrës. Kompania ka marrë patenta të shumta teknike në lidhje me rrotullimin me saktësi, integrimin e linjës së prodhimit dhe proceset e prodhimit të shiritave PV.

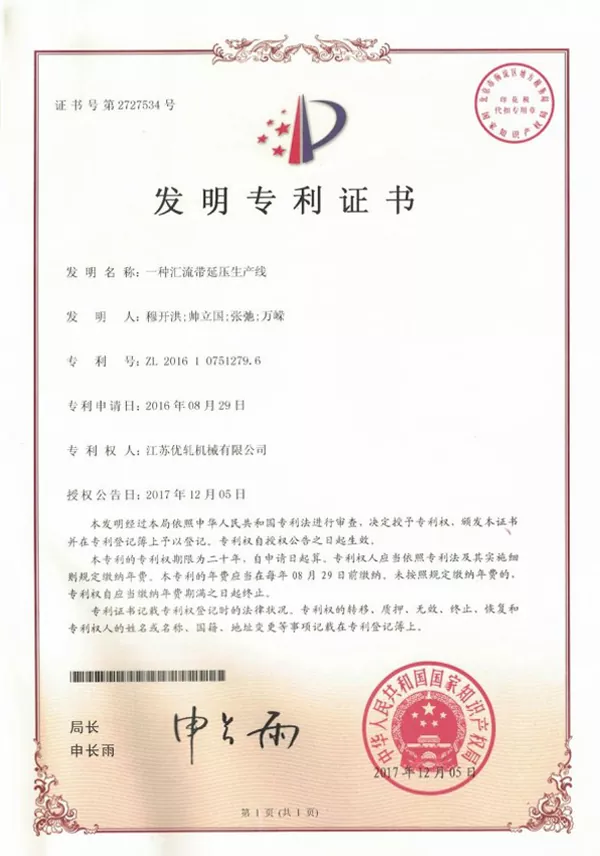

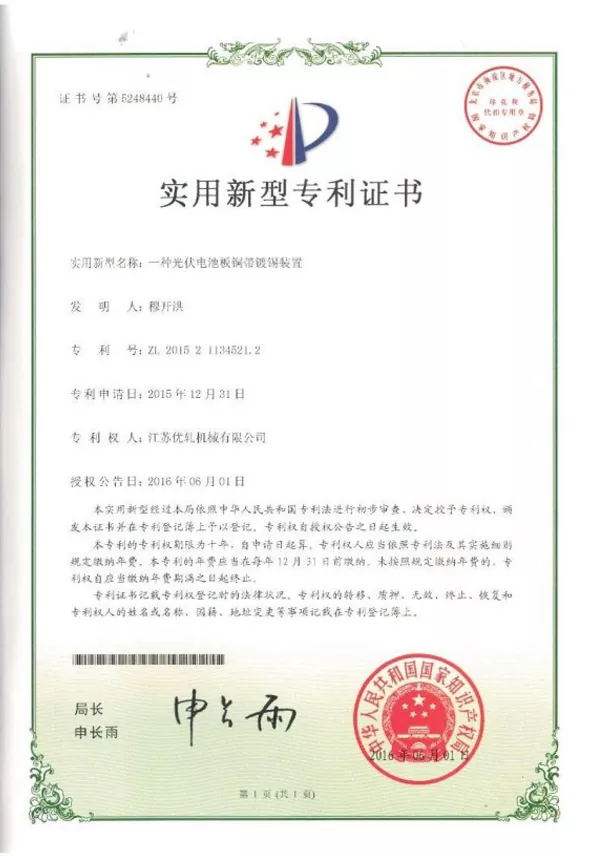

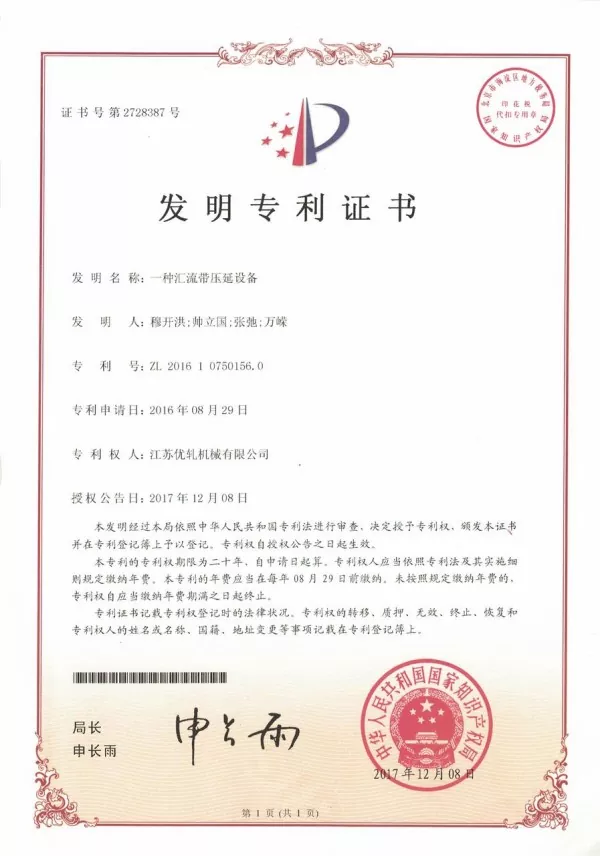

Teknologjitë e patentuara të GRM për pajisjet e prodhimit të shiritave PV

Karakteristikat kryesore

Prodhim i vazhdueshëm nga hyrja e telit të bakrit deri te prodhimi i përfunduar i shiritit të zbarrës të veshur me kallaj.
Përmirësimi i qëndrueshmërisë së dimensioneve, uniformiteti i veshjes dhe cilësia e mbështjelljes.
Koordinimi i tensionit dhe marrja automatike ndihmojnë në reduktimin e ndërprerjeve të prodhimit dhe ndërhyrjes manuale.
Mbështet si shiritin standard të zbarrës ashtu edhe prodhimin e shiritit reflektues të zbarrës për kërkesa të ndryshme materiale të modulit PV.
U ofron prodhuesve të shiritave PV një zgjidhje të integruar prodhimi të fokusuar në kontrollin e procesit, qëndrueshmërinë e produktit dhe efikasitetin e prodhimit.

Pyetjet e bëra më shpesh

1.Cila është diapazoni i madhësisë së produktit të përfunduar?

Gjerësia e përfunduar: 3-8 mm.

Trashësia e përfunduar: 0,2-0,4 mm.

2.Cilat janë kufijtë e tolerancës dhe të vetive mekanike?

Toleranca e gjerësisë: ±0,085 mm.

Toleranca e trashësisë: ±0.01 mm.

Rezistenca në tërheqje: ≥260 MPa.

Forca e rendimentit: 90-130 MPa.

3.Cila metodë e veshjes së kallajit përdoret?

Linja përdor veshje kallaji me zhytje të nxehtë, me mbulim të plotë rreth shiritit, duke përfshirë të dy skajet anësore.

4.Si maten gjerësia dhe trashësia e produktit?

Stenda e katërt e petëzimit me katër stacione është e pajisur me dy sisteme matjeje lazer, një për matjen e gjerësisë dhe një për matjen e trashësisë. Të dhënat e matjes mund të shfaqen në HMI.

5.Cilat materiale mund të përpunohen?

Linja e prodhimit të shiritit të zbarrës PV është projektuar kryesisht për tela bakri TU1 pa oksigjen. Konfigurimet e personalizuara mund të sigurohen sipas lidhjeve të ndryshme të bakrit, dimensioneve të produktit dhe kërkesave të veçanta të shiritit.
